Villanyszerelési doboz hőszigetelő burkolatba

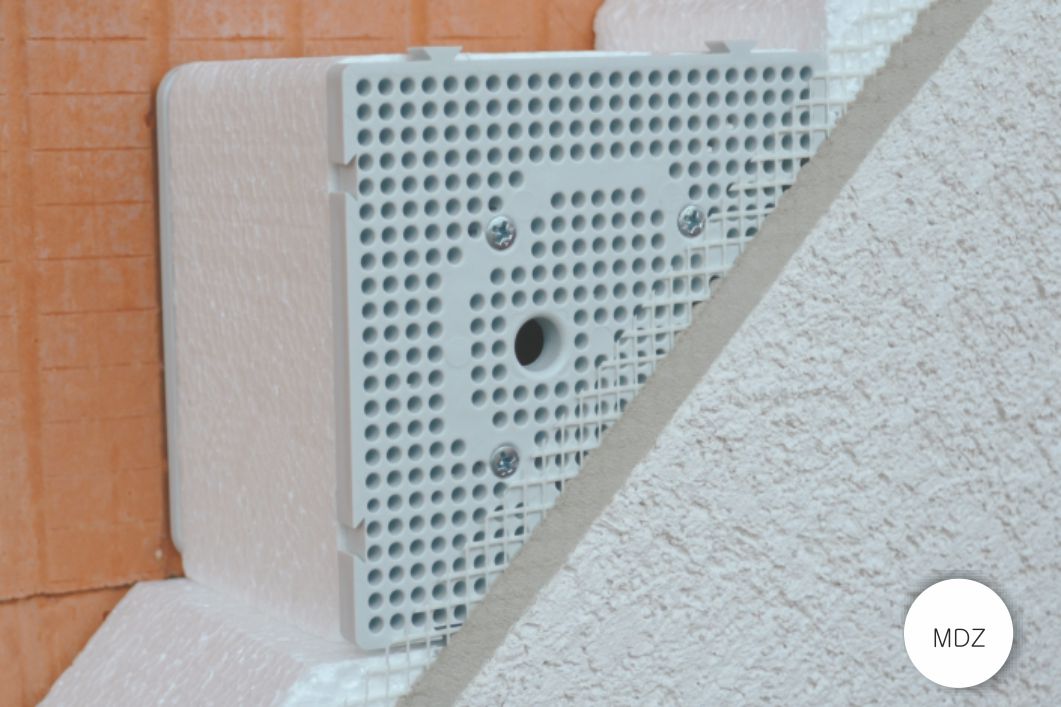

MDZ & MDZ XL

Szerelőlemez hőszigetelő burkolatba



  • Elektromos készülékek (kültéri lámpák, mozgásérzékelők, aljzatok 400V-ig stb.) felszereléséhez
  • megakadályozza a hőhíd kialakulását
  • alkalmas a leggyakoribb szigetelés-típusokhoz (polisztirol burkolat, ásványgyapot)
  • 50 – 200 mm-es vastagságnál használható
  • épületek homlokzatán elhelyezett 50 - 200 mm vastagságú hőszigetelő burkolatoknál alkalmazható

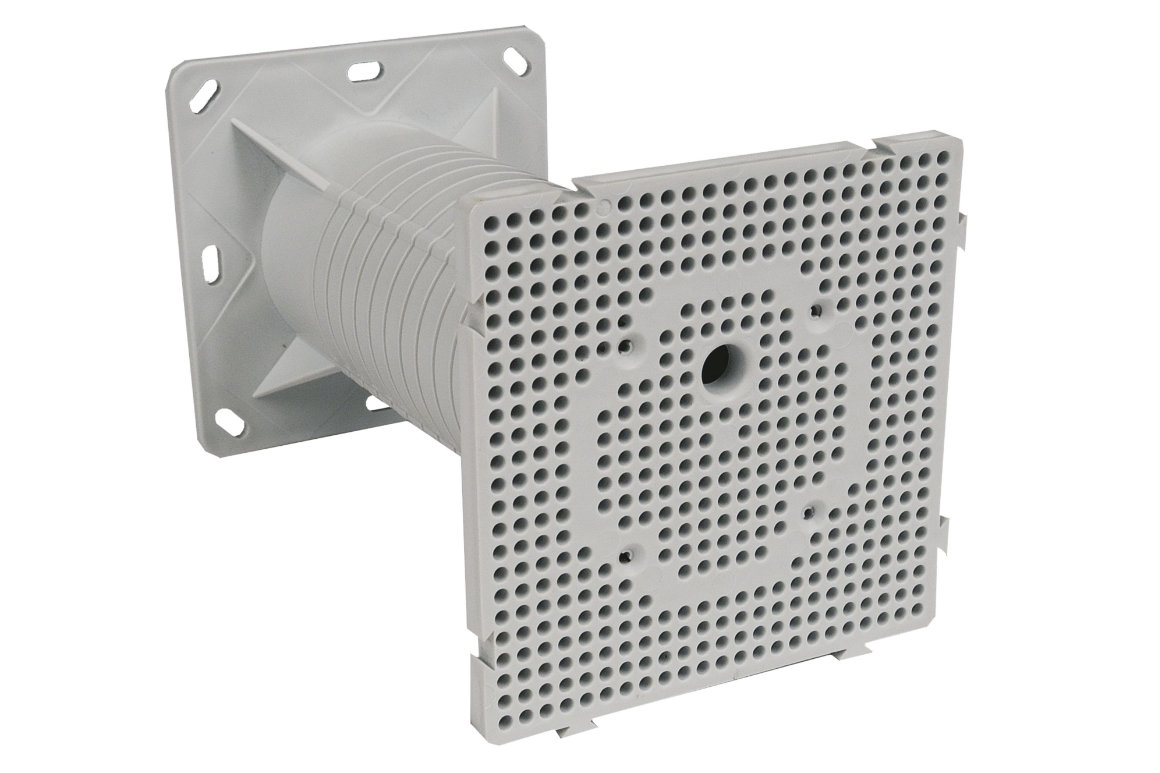

  • MDZ – bármilyen szerelőterülethez csatlakoztatható

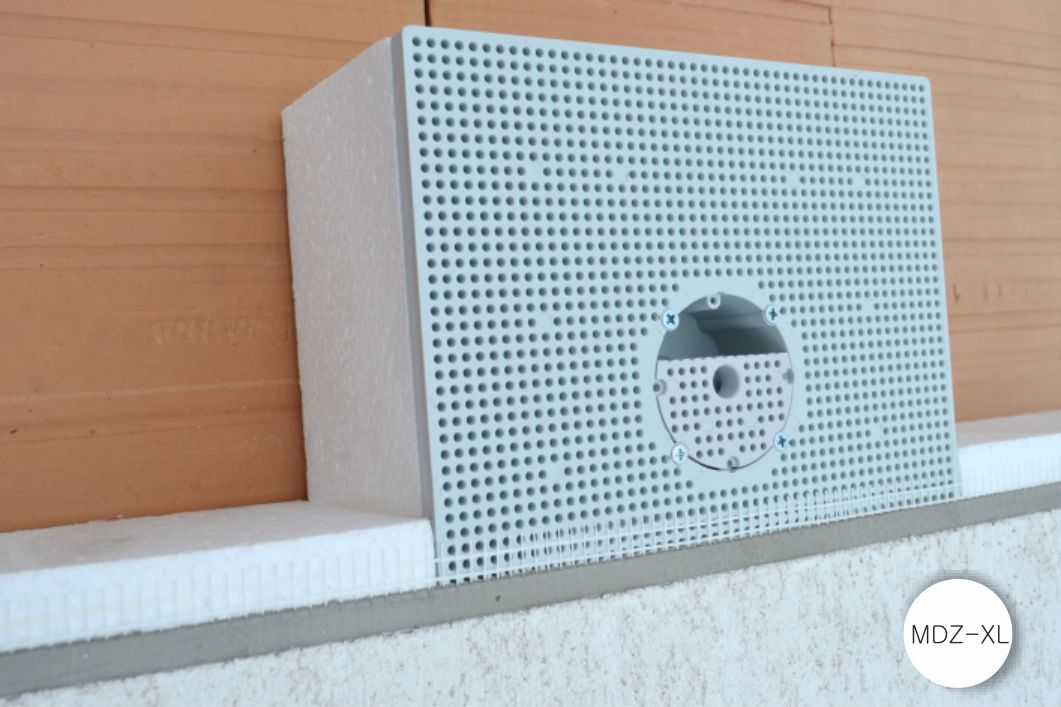

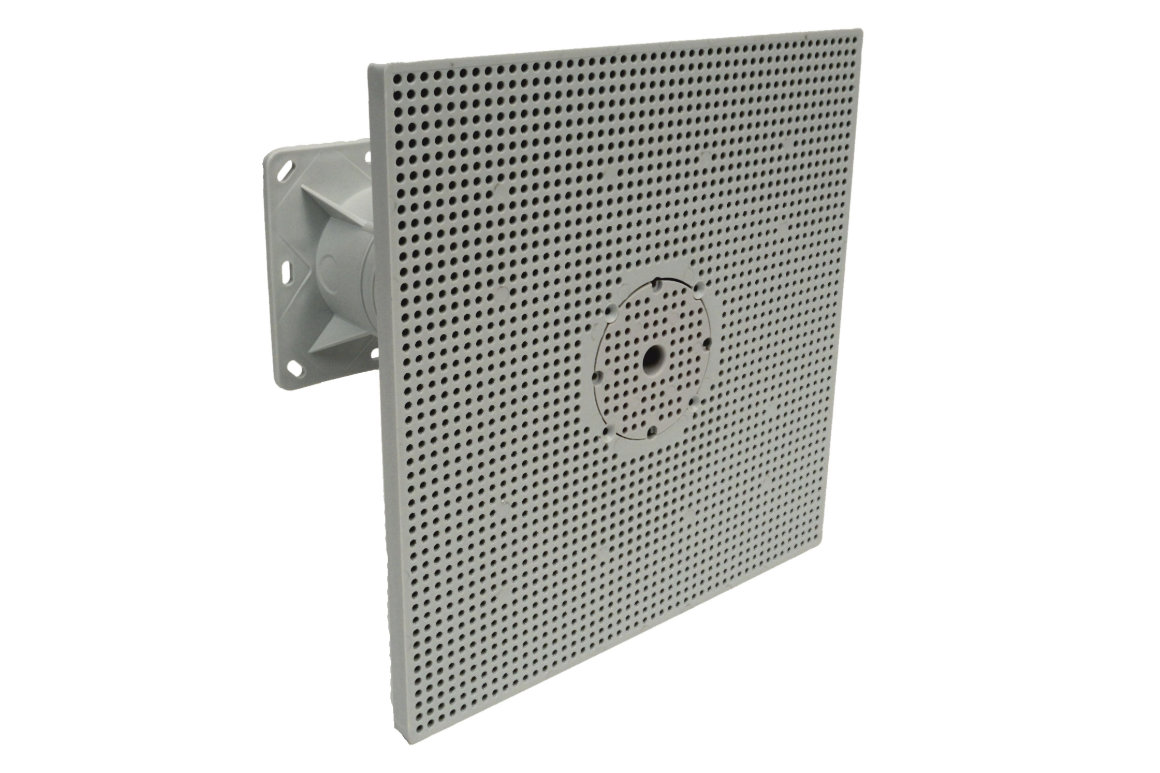

  • MDZ XL – integrált, kifejezetten kötésekhez való dobozzal, ami használható hagyományos kapcsolókhoz illetve aljzatokhoz is
  • a csomag tartalmazza a tipliket és csavarokat

méretek MDZ: 119x119x200 mm
méretek MDZ XL: 238x238x200 mm
anyaga: önkioltó PP
hőállóképesség: -25 - +60 °C
terhelhetőség: max. 4 kg

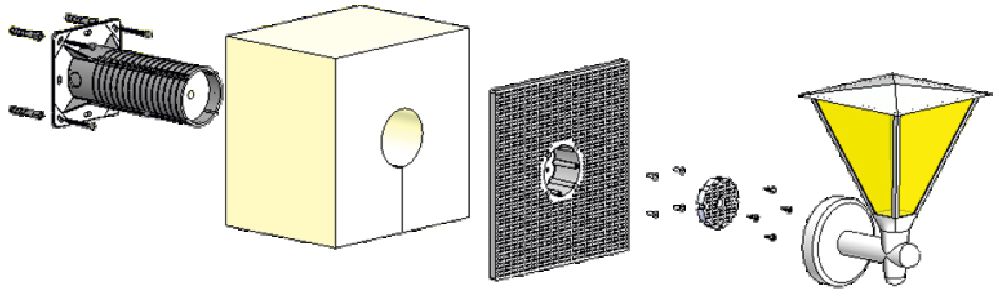

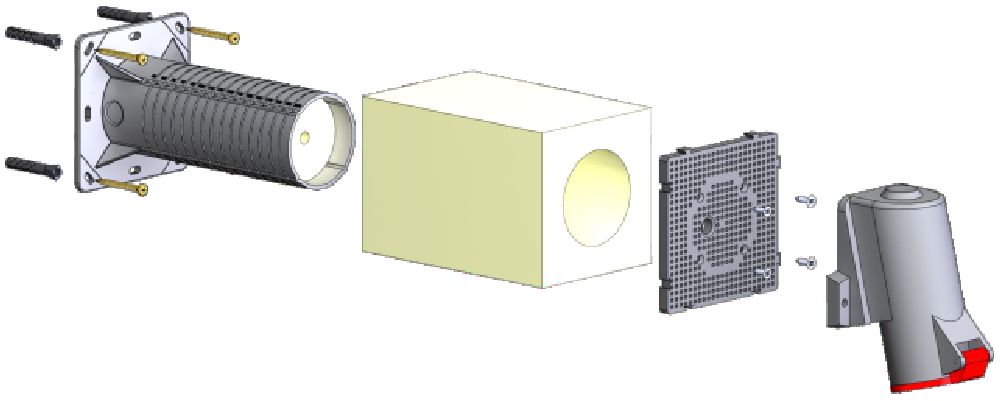

Szerelési utasítások:

1. a szerelés a hőszigetelés elhelyezésekor történik
2. a magasító talpat a falfelület típusának megfelelően csavarral és tiplikkel kell a falhoz rögzíteni
3. a kábelt át kell húzni a talpon és elhelyezni a kivágott szigetelőanyag darabot
4. a doboz végső rögzítése 4 további csavarral történik
5. 400V-os készülék felszerelésekor ajánlatos a faliékeket habarccsal megerősíteni

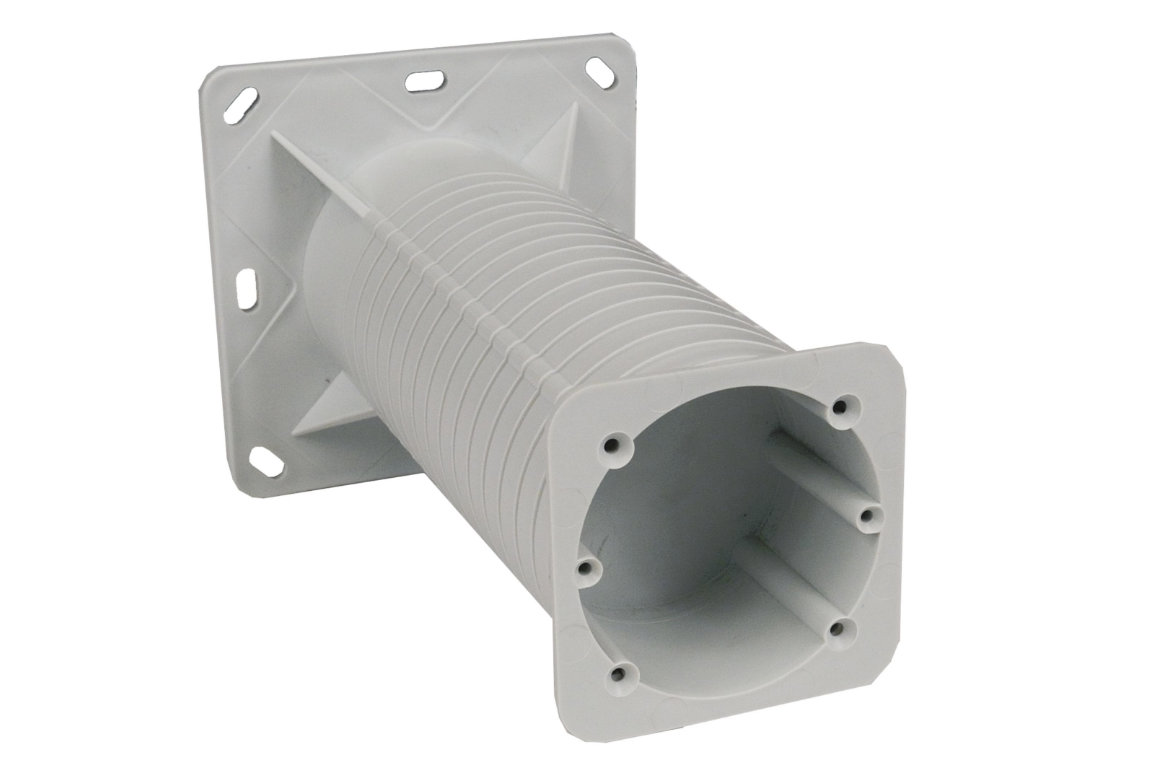

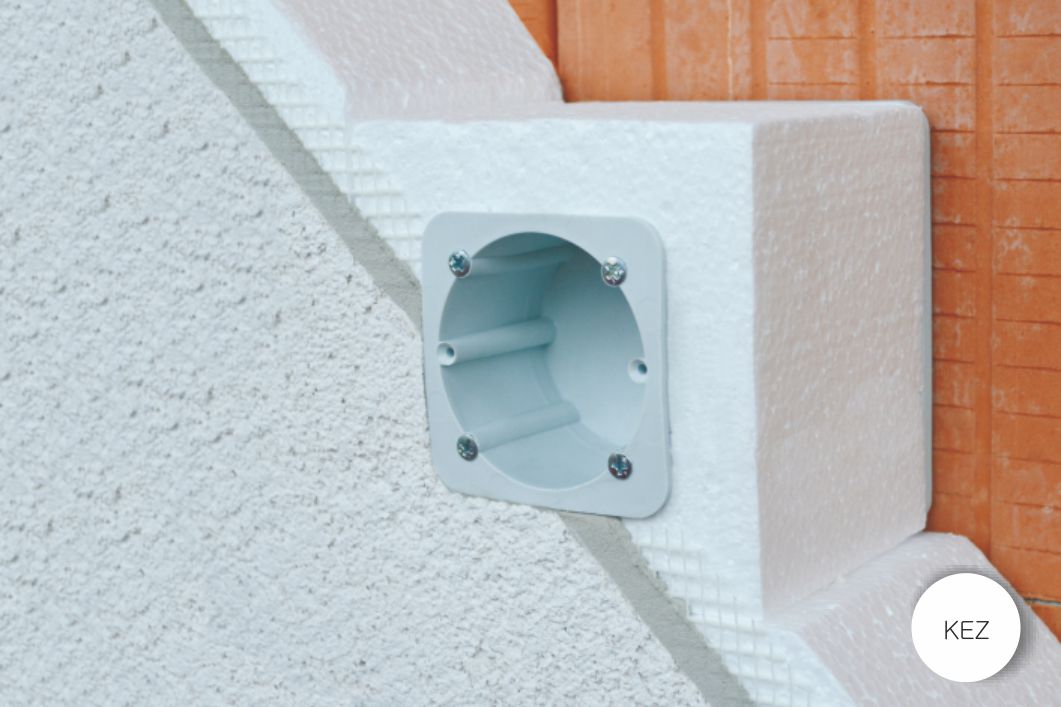

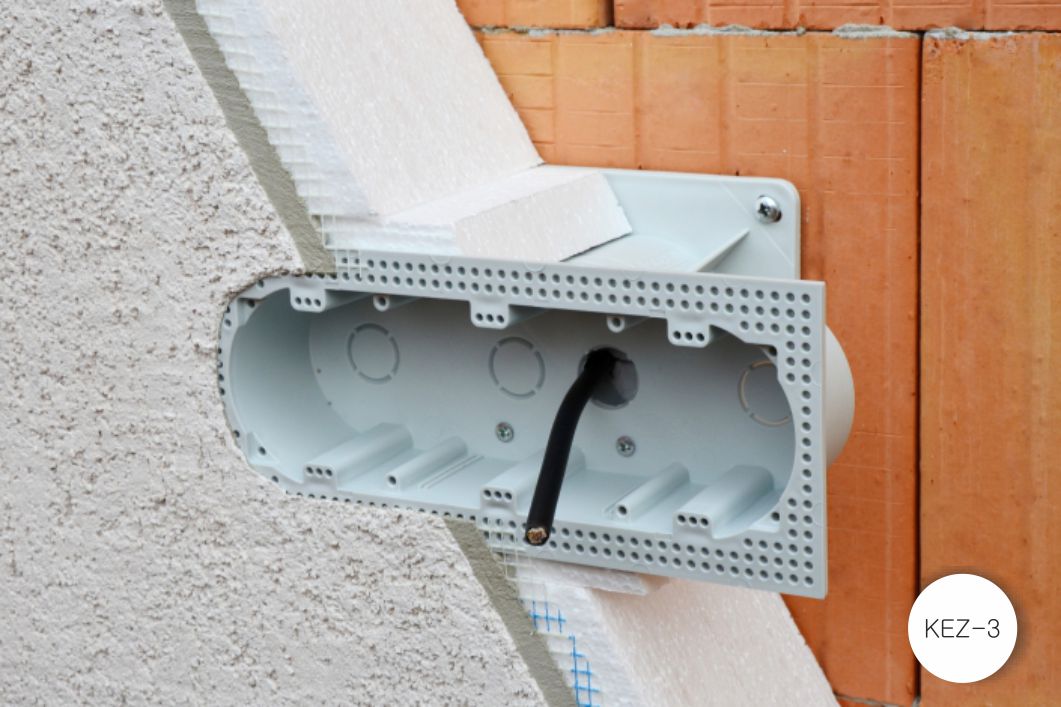

KEZ & KEZ-3

Villanyszerelési doboz hőszigetelő burkolatba



  • készülékek hőszigetelő burkolatba történő feleszerelésére
  • megakadályozza a hőhíd kialakulását
  • alkalmas a leggyakoribb szigetelés-típusokhoz (polisztirol burkolat, ásványgyapot)
  • KEZ – Készülékek felszerelésére használjuk 50 - 200 mm vastagságú hőszigetelő burkolatokon

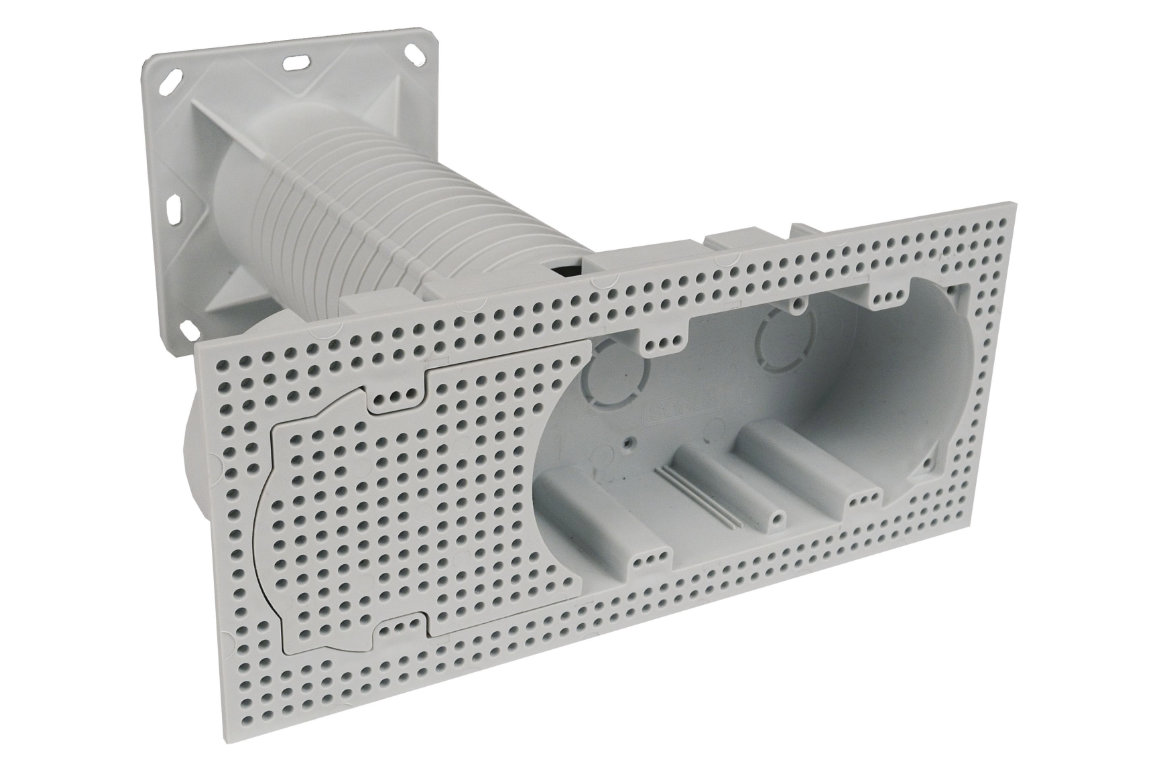

  • KEZ-3 – Kettes és hármas készülékek felszerelésére használjuk 100 - 250 mm vastagságú hőszigetelő burkolatokon
  • a csomag tartalmazza a tipliket és csavarokat

A készüléket a környezetnek megfelelő fedéllel kell felszerelni. Érdes felületű burkolatnál ajánlott szilikon tömítőanyagot használni.
anyaga: önkioltó PP
hőállóképesség: -25 - +60 °C

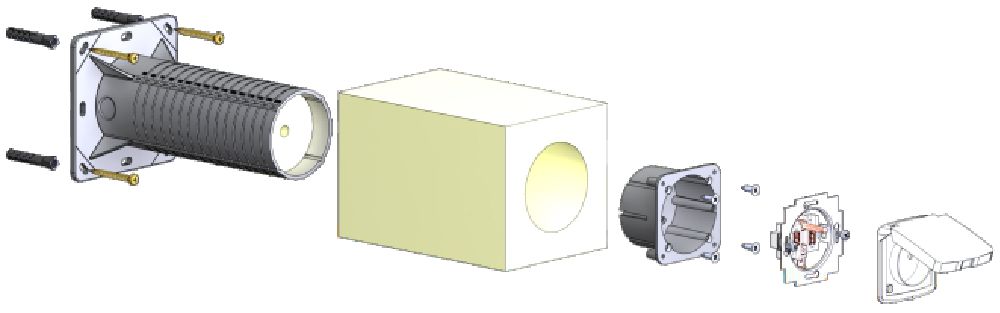

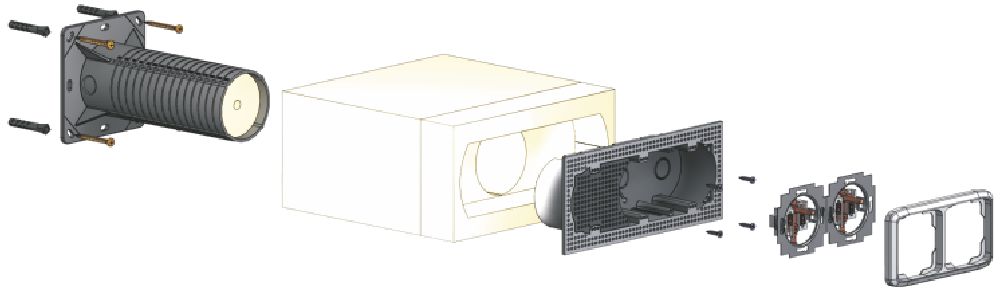

Szerelési utasítások:

1. a szerelés a hőszigetelés elhelyezésekor történik
2. A magasító talpat a belső szigeteléssel együtt előre méretre kell vágni az alkalmazott burkolat vastagságától függően.
3. a magasító talpat a falfelület típusának megfelelően csavarral és tiplikkel kell a falhoz rögzíteni
4. a kábelt át kell húzni a talpon és elhelyezni a kivágott szigetelőanyag darabot
5. a doboz végső rögzítése 4 további csavarral történik
