EAN kód | 8595057637467 |
Vámtarifaszám | 73089059 |
Súly | 3,0240 kg/pcs |
Felületképzés | horganyzott |
Hőállóság | -50 - 150 °C |
Funkciójukat tűz esetén megtartják | P90-R, E90, PS90 |
Szabványok | ČSN EN 61537 |
Tűzállósági szabványok | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Fém lemez vastagsága | 1 mm |
Csatlakozáshoz szükséges csavarok száma | 15 |

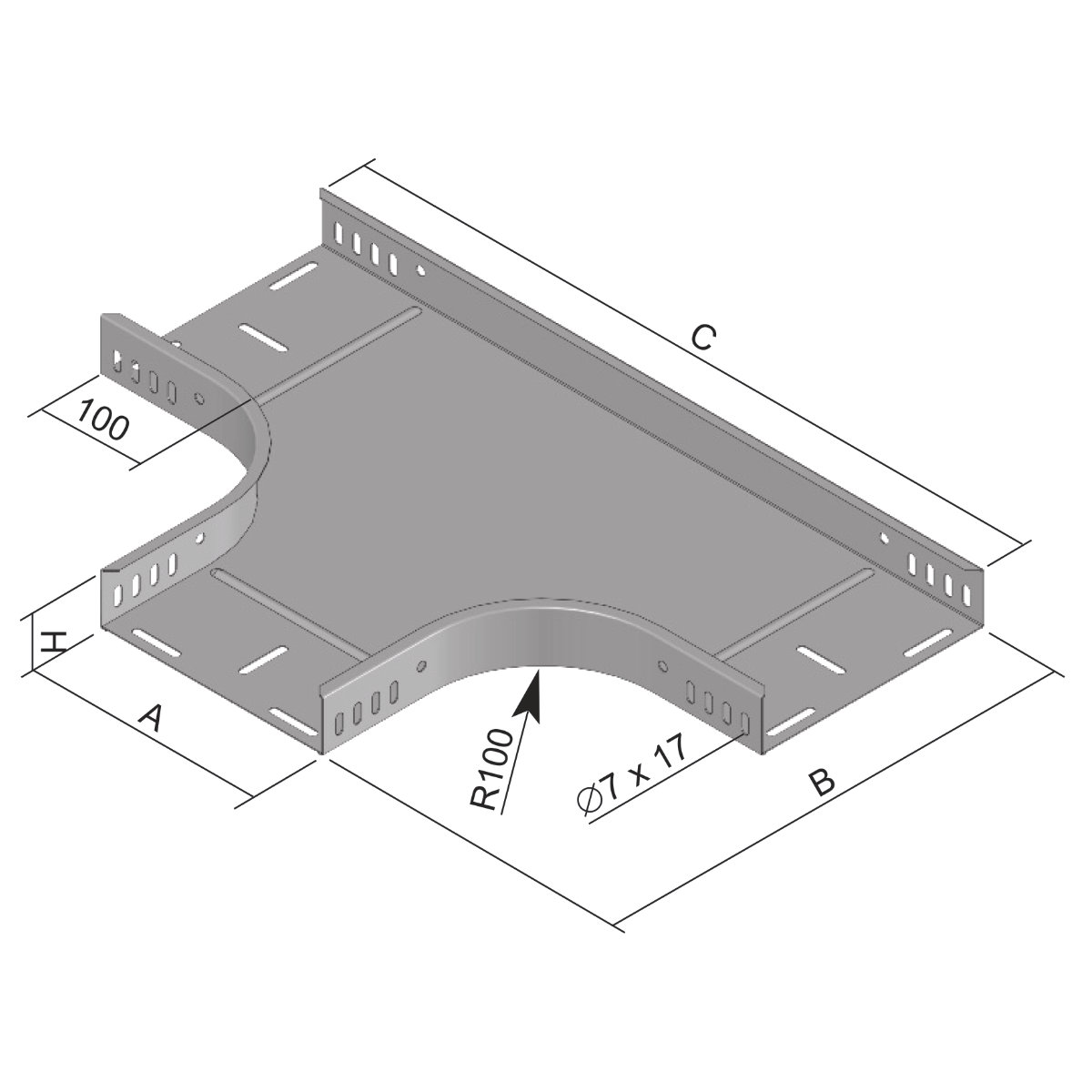

A méret | 303 mm |
B méret | 503 mm |
C méret | 703 mm |
H méret | 65 mm |
Kábeltálca szélességéhez | 300 mm |
Kábeltálca magasságához | 60 mm |
Az idom csatlakoztatásához NSM 6X10 csavarokat kell használni. A nem egyforma méretű T-elágazáshoz használjon vízszintes csatlakozó idomot OH vagy SU típusú univerzális csatlakozó idomot.
